電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全，是沃思智能新研發的產品之一。
The national standard gb51348-2019 stipulates that the terminal circuit of storage warehouse, electric vehicle charging and other places shall be equipped with current limiting electrical fire protector. Electrical fire current limiting protector can overcome the disadvantages of large short-circuit current, long time to cut off short-circuit current, large arc spark during short-circuit and short service life of traditional circuit breaker, air switch and monitoring equipment. In case of short-circuit fault, it can quickly limit short-circuit current at microsecond speed to realize arc extinguishing protection, so as to significantly reduce electrical fire accidents, Ensure the safety of personnel and property at the place of use.
WSIXL系列電氣防火限流式保護器是單相限流式保護器，最大保護電流為63A?？蓮V泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。
| 限流式保護器技術參數參數類別 |
| 指標 供電電壓 AC85~265V，45~65HZ |
| 功耗 功耗≤5VA（無負載情況下） |
| 尺寸 160x112x58MM |
| 顯示方式 LCD液晶顯示 |
| 保護電流 0~63A可設置 |
| 短路保護時間 <150μs |
| 過載保護 動作范圍：110%~140%；動作延時：3~60s |
| 過壓保護 動作范圍：100%~120%；動作延時：0~60s |
| 欠壓保護 動作范圍：60%~100%；動作延時：0~60s |
| 線纜溫度監測 |
| 監測范圍 -20~120℃（精度±2℃） |
| 報警設置 動作范圍：45~110℃；動作延時：0~60s |
| 漏電流監測 |
| 監測范圍 20~1000mA（精度：±2%或±5mA） |
| 報警設置 動作范圍：30~1000mA；動作延時：0~60s |
| 故障記錄 100條記錄（故障類型、故障值、故障時間） |
| 報警方式 聲光報警（其中聲音可以通過消音按鍵消除） |
| 通訊 1路RS485接口，Modbus-RTU協議；1路4G無線 通訊 |
| 安裝使用環境 |
| 工作場所 |
| 無雨雪直接侵襲、無腐蝕性氣體、粉塵，無劇烈震動 的場所 |
| 工作環境溫度 -10~+55℃ |
| 相對濕度 空氣的相對濕度不超過95% |
| 海拔高度 ≤2000m |
| 安裝方式 壁掛式 |

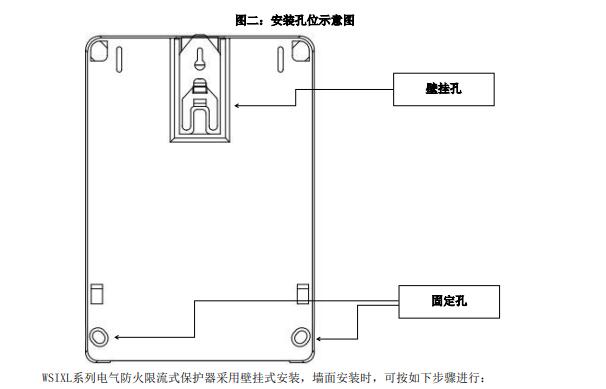

安裝孔位方式及示意圖：
步驟A.先在墻面合適的位置打一個孔，孔徑的大小應適合安裝固定φ4的塑料膨脹管，將膨脹管放置于
孔中，然后用M4的自攻螺釘擰進膨脹管中，擰緊固定。
步驟B.將保護器的掛孔對齊并掛在已固定在墻體上的M4螺釘，再將保護器的接線端子保護蓋翻開，用
筆標記好下面兩個固定孔的位置，取下保護器，同樣的方式在已標記好的位置開孔并安裝膨脹管。
步驟C.最后將保護器掛到墻上，用M4的自攻螺釘穿過保護器下部兩個固定孔，擰進膨脹管，將保護器固
定在墻上，安裝完成。
電氣防火限流式保護器產品的操作與設置使用詳述
4.1 指示燈定義
? 運行：儀表正常運行時，該指示燈閃爍，閃爍頻率約為每秒一次
? 短路：儀表監測到被保護線路短路時，該指示燈常亮
? 通訊：無數據通訊時，指示燈為熄滅狀態，有數據通訊時，該指示燈閃爍
? 報警：儀表短路、過載、過欠壓、內部超溫、線纜超溫，該指示燈常亮
? 過載：儀表監測到被保護線路過載時，該指示燈常亮
? 過/欠壓：儀表監測到過壓或者欠壓時，該指示燈常亮
4.2 保護器按鍵操作說明
? 切換/自檢：設置模式下，用于數值的增減。長按約2秒，用于啟動儀表自檢，自檢時蜂鳴器響，所有
指示燈點亮。
? 返回：ECS按鍵，短按用于返回上一級菜單。長按約2秒，用于啟動儀表自檢。
? 向上↑：運行模式下，用于查看軟件信息及實時故障信息，設置模式下，用于數值的增減和設置項的選
擇。
? 向下↓：運行模式下，用于查看軟件信息及實時故障信息，設置模式下，用于數值的增減和設置項的選
擇。
? 確定：SET按鍵，用于確認密碼，參數等輸入信息確定。按下后可確定設置參數。在主頁模式時，短按可
進入菜單界面，需要輸入密碼。
? 消音/復位：RST按鍵，當有報警聲音時，短按可消除報警聲音。在報警狀態下，長按約2秒，用于報警
服務。儀表嘗試重新供電。
