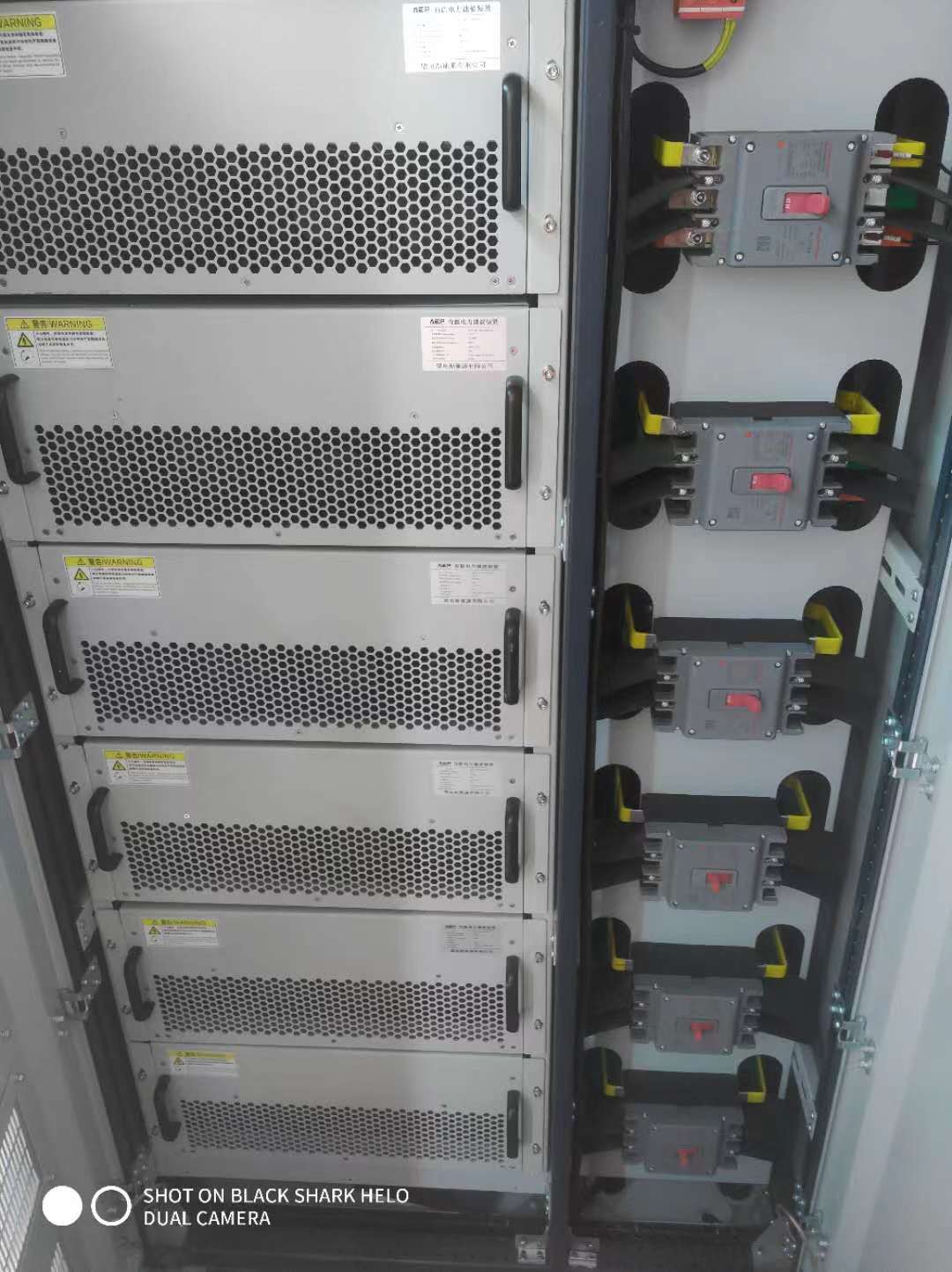

DTDS末端用電節能防護治理系統是針對工廠車間內設備電力網絡末端進行監控、預警、保護及電能優化管理的綜合系統，集成了多種先進技術，確保電力供應的穩定性和安全性。
技術要求
1.基本治理功能：低次諧波（2-63次）治理、高次諧波（2KHz—20MHz）治理、三相不平衡自動調節、中性線電流治理、無功功率補償及末端低電壓治理；
2.三相不平衡自動調節功能：三相不平衡度小于15%，滿足國標要求；
3.中性線電流治理功能：中性線電流濾除率不低于90%；
4.零線對地電壓治理：中性線對地電壓小于3V；
5.功率因數校正功能：解決容性無功返送，功率因數不低于0.9；
6.穩壓功能：穩壓范圍±10%；
7.電壓暫降治理功能：解決電壓暫降深度到0%，持續時間1S的電壓暫降，設備容量不得小于50KVA;
8.設備采用高頻功率器件，開關頻率不低于100KHz；
9.設備內部采用最新型的立式電抗器；
10.設備正常運行時，溫升不得高于5℃；
11.系統檢測及保護功能：設備具有對相線和中性線電流和溫度實時監測功能，具有相線和中性線的過流保護，過溫保護；
12.節能功能：電源系統損耗降低不少于10%；
13.治理功能和保護功能一體集成并可以獨立工作，即使主機功能性故障停機，保護功能仍能正常工作；
14.設備可實現單采單輸、多采多輸和多采單輸多種接線方式，適合不同保護現場；
15.顯示屏：實時顯示電量參數（電壓、電流、功率、功率因數、諧波含量、時域圖、頻域圖等）、中性線溫度、設備溫度、歷史事件、模塊狀態、當前時間、保護動作時間、保護類型等信息；
型號擴展GOLNP/4000-2
DTDS-MLVAT/4000/L/0.4kV-1
DTDS-MLVAT/4000/L/0.4kV-2
DTDS-MLVAT/4000/L/0.4kV-3
DTDS-MLVAT/4000/L/0.4kV-4
DTDS-MLVAT/4000/L/0.4kV-5
區域治理設備:
末端用電防護治理設備
智能電壓治理模塊
智能電流治理模塊
電網智能檢測保護模塊
中性線智能治理模塊
智能溫濕度檢測模塊
獨立報警保護終端
末端統一潮流控制模塊
集成式人機交互界面。
