單燈控制系統
本工程單燈控制系統設置智能節點控制器及單燈控制服務器（含中繼及基站），要求能接入黃
埔區現有路燈中央管理系統并兼容運行。

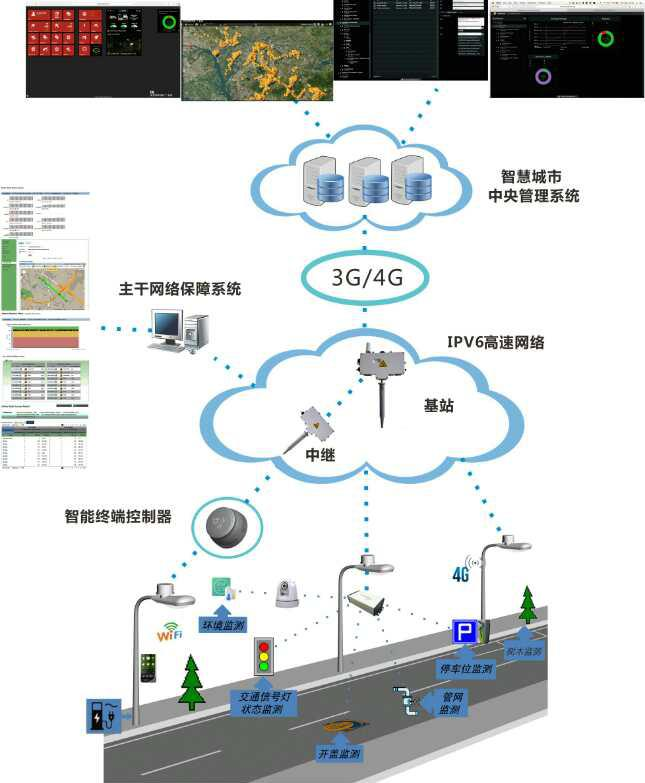

本工程須設置三套單燈控制服務器，分別設置于現狀市政箱變 XB1、XB2 及新建市政箱變 XB4
旁（現狀市政箱變 XB3 現狀已設置單燈控制服務器），采用基站通過 4G 網絡傳輸至黃埔區路燈管
理控制系統。中繼及基站電源取自照明配電箱 0.4kV 配出回路，物聯網終端控制器于每個燈具內設
置，電源由路燈供電電源提供。
1、功能要求：
? 系統具備主干網絡通暢保障機制，從管理中心到集中器、網絡中繼器等主干網絡設備，通
信異常時及時提醒管理人員注意，確保主干網絡暢通無阻；
? 設備間采用 IP 網絡通信，基于 IPV6 技術，網絡內提供盡可能多的連接，為未來智慧城市
功能提供擴展的可能；
? MESH 組網技術，設備間自組網，確保設備本身高可靠地連接，可以連接除路燈以外的其它
智慧城市感知設備；
? 高速通信網絡：主干網絡帶寬 300K 以上，保障網絡可支持多設備的并發連接，保障智慧城
市的其它設備共享網絡帶寬；
? 可以根據設備所在的位置與其所連接的周邊設備，動態生成路由圖，便于網絡的優化與管
理；
? 可以接入除路燈以外的各種智慧城市管理設備，如環境溫度傳感器、濕度傳感器、PM2.5
傳感器；
? 可以接入各種智慧城管功能，如充電樁、井蓋傳感器、水位傳感器及各種綠化監測；
? 可以接入公共 WIFI 運行監測，系統可以實時監測公共 WIFI 運行情況，對公共 WIFI 進行相
應控制操作；
? 系統具有網絡診斷機制，當主干網絡設備出現異常時，可以自動對異常設備進行標注；
? 安全加密機制：為保障系統安全可靠地運行，系統數據必須支持 AES128/256 加密；
? 節點設計必須有 10000V 以上的防浪涌功能；
? 當故障處理后，節點可以通知管理系統；
? 當出現斷電情況時，節點可以發送最后一個信號通知中央管理系統；
? 節點具備遠程固件升級和調試的功能；
? 節點可以在與系統失去通信時，能夠紀錄 2 個小時的歷史數據；
? 不需要從燈具上拆下節點，實現運行時序更新；
? 由有資質的實驗室提供的節點運行 7 天的平均功耗；
? 節點功耗小于<3 watts；
? 節點必須有計量功能，精度達 1%；
? 網絡通信覆蓋率必須達 95%以上；
? 網絡可以進行快速固件升級，用于固件更新，安全證書遠程更新；
? 控制網關必須具備備用電源，以免斷電時出現無法通信情況；
? 可以通過 DALI, 1-10V 和 0-10V 調光。
2、智能節點控制器技術參數
每個燈具單獨配置智能節點控制器，智能節點控制器技術參數如下：
? 控制器融合古典現代流線設計，美觀，穩定、可靠。
控制器采用可靠的電力扭鎖，標準 NEMA 7 PIN 插座聯接，NEMA 插座必須滿足標準 ANSI
C136.10，節點控制器必須滿足標準 ANSI C136.41。
? 控制器可寬電壓工作，最高達 380Vac。
? 控制器具備負載準過零開關，延長使用壽命。
? 電力計量, 該控制器可以監測電流，電壓，頻率，功率因數，千瓦和千瓦時的電氣參數，
電能測量精度 0.5%。
? 采用數字光感，靈敏度 0-10000LUX，可自由設置感光閾值進行開關燈。
? 控制器支持 0-10V 及 DALI 調光。
? 控制器輸入對端口絕緣具備Ⅱ類等級。
? 控制器 L-N 可耐 10KV 的浪涌沖擊。
? 廣泛的故障監測，溫度、欠壓檢測，電壓或電流異常，低功率因數，經緯度讀取錯誤，通
信故障等。所有的故障被送到管理系統生成警報的可視化與故障診斷。
? 控制器采用了最新發展的無線射頻技術，具有超強的自組網形式和自愈能力。
? 簡單遠程監控, 控制器監控照明燈具的各項參數，并可遠程無線更新管理軟件。
? 遠程控制與調度, 單燈自控控制模式。
? 控制器時間控制可以使用固定時間，天文時鐘，混合型。
? 控制器具有燈工作非正常報警服務, 包括白天監控到大電流（開燈）和某時段內頻繁開關
燈，報警可以通過移動終端即時直接發送給相關的用戶，并包含與故障/報警相關的關鍵
參數。
3、智能節點控制器執行標準
? 燈的控制裝置系列標準 IEC EN 61347-1, 對應 GB 標準號 GB19510
? 燈的控制裝置系列標準 IEC EN 61347-2-11,對應 GB 標準號 GB19510
? 電氣照明和類似設備的無線電騷擾特性的限值和測量方法
? EN 55015, 對應 GB 標準號 GB17743-1999
? 一般照明用設備電磁兼容抗擾度要求
? EN 61547, 對應 GB 標準號 GB/T18595-2001
? 電磁兼容限值,諧波電流發射限值(設備每相輸入≤16A)
? EN 61000-3-2, 對應 GB 標準號 GB17625.1
? 電磁兼容限值,對額定電流不大于 16A 的設備在低壓供電系統中產生的電壓波動和閃爍的
限制
? EN 61000-3-3, 對應 GB 標準號 GB17625.2-2017
? 無線射頻產品的 EMC 測試要求總則 EN 301489-1.
